Khái quát cấu tạo đèn năng lượng mặt trời

Đèn năng lượng mặt trời là một hệ thống chiếu sáng độc lập, có khả năng tự thu năng lượng vào ban ngày và sử dụng nguồn điện đã lưu trữ để phát sáng vào ban đêm. Hiệu quả vận hành của đèn phụ thuộc vào sự phối hợp đồng bộ giữa các linh kiện điện, linh kiện quang học và kết cấu bảo vệ bên ngoài.

Đèn năng lượng mặt trời gồm những bộ phận nào?

Một bộ đèn năng lượng mặt trời hoàn chỉnh thường được chia thành 6 nhóm bộ phận chính. Mỗi nhóm đảm nhiệm một chức năng riêng trong quá trình thu, lưu trữ, điều phối và chuyển đổi năng lượng.

• Tấm pin năng lượng mặt trời: Hấp thụ ánh sáng và chuyển đổi quang năng thành dòng điện một chiều để sạc pin.
• Pin lưu trữ và mạch BMS: Pin lưu trữ điện năng để sử dụng vào ban đêm. BMS giám sát và bảo vệ bộ pin trước các tình trạng quá sạc, quá xả, quá dòng, ngắn mạch hoặc nhiệt độ bất thường.
• Bộ điều khiển sạc và chiếu sáng: Quản lý dòng điện từ tấm pin đến pin lưu trữ, đồng thời điều phối nguồn điện từ pin đến module LED theo lịch chiếu sáng đã cài đặt.
• Module LED, driver và thấu kính: Chip LED tạo ra ánh sáng, driver điều chỉnh dòng điện cấp cho LED, còn thấu kính định hướng chùm sáng đến khu vực cần chiếu.
• Cảm biến và thiết bị điều khiển: Cảm biến ánh sáng giúp đèn tự bật, tắt theo ngày đêm. Một số sản phẩm còn có cảm biến chuyển động PIR hoặc radar để điều chỉnh độ sáng.
• Hệ thống cơ khí bảo vệ: Bao gồm thân vỏ, kính, gioăng, giắc nối, van cân bằng áp suất, cánh tản nhiệt, tay đèn và các chi tiết lắp đặt.

Bộ điều khiển và BMS có thể được tích hợp trên cùng một bo mạch ở một số mẫu đèn, nhưng đây vẫn là hai chức năng khác nhau. Bộ điều khiển quản lý dòng năng lượng của toàn hệ thống, còn BMS tập trung bảo vệ và cân bằng bộ pin.

Vai trò của từng linh kiện trong toàn hệ thống

Chất lượng đèn năng lượng mặt trời không được quyết định bởi một linh kiện riêng lẻ. Một bộ đèn có chip LED hiệu suất cao vẫn có thể tắt sớm nếu dung lượng pin quá nhỏ, tấm pin không đủ công suất hoặc bộ điều khiển không có chế độ giảm sáng hợp lý.

Ngược lại, pin dung lượng lớn cũng không mang lại thời gian chiếu sáng dài nếu công suất thực của module LED vượt quá khả năng cấp điện. Vì vậy, cần đánh giá đồng thời công suất tấm pin, năng lượng pin tính bằng Wh, công suất tiêu thụ thực tế của đèn và lịch dimming trong một đêm.

Ví dụ, module LED tiêu thụ trung bình 25W trong 12 giờ cần khoảng 300 Wh điện năng tại tải. Sau khi tính đến độ sâu xả và tổn hao của hệ thống, dung lượng pin danh định nên ở mức khoảng 500 Wh thay vì chỉ 300 Wh.

Nguyên lý hoạt động của đèn năng lượng mặt trời

Đèn năng lượng mặt trời vận hành theo chu trình tự động lặp lại mỗi ngày. Hệ thống chuyển đổi giữa chế độ sạc và chế độ chiếu sáng dựa trên điện áp tấm pin, cảm biến ánh sáng hoặc ngưỡng thời gian được lập trình trong bộ điều khiển.

Chu trình hấp thụ và lưu trữ điện vào ban ngày

Vào ban ngày, tấm pin tạo ra dòng điện một chiều và truyền đến bộ điều khiển. Quá trình sạc diễn ra theo các bước chính sau:

• Chuyển đổi quang năng: Các tế bào quang điện trong tấm pin hấp thụ ánh sáng và tạo ra dòng điện DC.
• Điều chỉnh dòng sạc: Bộ điều khiển chuyển đổi điện áp và giới hạn dòng điện ở mức phù hợp với điện áp của bộ pin.
• Giám sát bộ pin: BMS theo dõi điện áp từng cell, dòng điện và nhiệt độ nhằm ngăn quá sạc, quá dòng hoặc mất cân bằng giữa các cell.
• Dừng hoặc giảm dòng nạp: Khi bộ pin đạt điện áp sạc giới hạn, bộ điều khiển chuyển sang chế độ duy trì hoặc dừng sạc theo thuật toán được thiết lập.

Không nên diễn đạt rằng pin luôn được sạc đầy đúng 100% dung lượng. Trạng thái sạc thực tế phụ thuộc vào điện áp giới hạn, nhiệt độ, cường độ nắng và thuật toán bảo vệ của bộ điều khiển.

Chu trình chiếu sáng và điều khiển vào ban đêm

Khi điện áp tấm pin hoặc độ rọi môi trường giảm xuống dưới ngưỡng cài đặt, bộ điều khiển chuyển sang chế độ chiếu sáng. Để cân bằng giữa độ sáng và thời gian hoạt động, đèn thường không duy trì 100% công suất trong toàn bộ đêm.

Một lịch chiếu sáng tham khảo cho thời gian vận hành 12 giờ có thể được thiết lập như sau:

• 3 giờ đầu: Hoạt động ở mức 100% công suất để phục vụ thời điểm mật độ người và phương tiện cao.
• 5 giờ tiếp theo: Giảm xuống khoảng 50–70% công suất để tiết kiệm năng lượng.
• 4 giờ cuối: Duy trì khoảng 30–50% công suất hoặc chuyển sang chế độ cảm biến chuyển động.
• Khi phát hiện chuyển động: Tăng lên 80–100% độ sáng trong khoảng 20–60 giây, sau đó trở về mức sáng tiết kiệm.
• Khi trời sáng: Bộ điều khiển tắt module LED và chuyển hệ thống về chế độ sạc.

Lịch trên là một cấu hình tham khảo rõ ràng cho đèn đường, sân bãi và lối đi. Với khu vực cần duy trì ánh sáng đồng đều để bảo đảm an ninh, mức sáng thấp nhất không nên dưới 30% công suất thiết kế.

Cách tính dung lượng pin và công suất tấm pin

Khi đánh giá cấu hình đèn, cần quy đổi dung lượng pin sang Wh thay vì chỉ nhìn vào Ah. Ah chỉ cho biết điện lượng, trong khi Wh thể hiện tổng năng lượng mà pin có thể lưu trữ.

Các công thức cơ bản cần sử dụng gồm:

• Năng lượng pin danh định: Wh = V × Ah.
• Năng lượng sử dụng hữu ích: Wh hữu ích = Wh danh định × DoD × hiệu suất hệ thống.
• Điện năng đèn cần trong một đêm: Wh tải = công suất trung bình × số giờ hoạt động.

Ví dụ, một đèn có công suất trung bình 25 W và cần hoạt động trong 12 giờ sẽ tiêu thụ:

25 W × 12 giờ = 300 Wh.

Nếu sử dụng pin LiFePO₄ với độ sâu xả thiết kế 80% và hiệu suất cấp điện tổng thể khoảng 90%, dung lượng pin tối thiểu được tính như sau:

300 Wh ÷ 0,8 ÷ 0,9 = khoảng 417 Wh.

Sau khi cộng thêm khoảng 20% dự phòng, nên chọn bộ pin khoảng 500 Wh. Cấu hình gần nhất có thể là pin 12,8 V – 40 Ah, tương đương 512 Wh.

Để tính công suất tấm pin, có thể sử dụng mức tham khảo ban đầu là 4 giờ nắng đỉnh mỗi ngày và hệ số thu nạp tổng thể 75%. Với nhu cầu 300 Wh mỗi ngày:

300 Wh ÷ 4 giờ ÷ 0,75 = 100 Wp.

Sau khi cộng 20% dự phòng cho mây, bụi và suy hao, tấm pin nên có công suất từ khoảng 120 Wp.

Cấu tạo chi tiết các linh kiện điện chính

Các linh kiện điện quyết định khả năng thu năng lượng, dung lượng dự trữ và chất lượng ánh sáng của đèn. Khi đánh giá, cần xem thông số của bộ đèn hoàn chỉnh và tài liệu đúng model, không sử dụng thông số của một linh kiện riêng để đại diện cho toàn hệ thống.

Tấm pin năng lượng mặt trời

Tấm pin Mono và Poly đều sử dụng silicon làm vật liệu bán dẫn nhưng khác nhau về cấu trúc tinh thể. Mono hiện là lựa chọn phù hợp hơn đối với phần lớn đèn ngoài trời vì tạo ra công suất cao hơn trên cùng một diện tích lắp đặt.

Bảng dưới đây đưa ra các ngưỡng tham khảo để người mua dễ đối chiếu. Hiệu suất chính xác vẫn phải được ghi trên datasheet của đúng tấm pin sử dụng trong sản phẩm.

Tiêu chí	Tấm pin Mono	Tấm pin Poly
Cấu trúc	Silicon đơn tinh thể	Silicon đa tinh thể
Hiệu suất nên yêu cầu	Từ 20%	Từ 17%
Diện tích cho cùng công suất	Nhỏ hơn	Thường lớn hơn khoảng 10–20%
Ứng dụng phù hợp	Đèn liền thể, đèn đường, vị trí hạn chế diện tích	Sản phẩm ưu tiên chi phí và có diện tích lắp đặt lớn

Các module silicon đơn tinh thể sản xuất công nghiệp hiện có thể đạt hiệu suất thực tế khoảng 20–22%, đồng thời Mono đã chiếm phần lớn sản lượng module silicon trên thị trường.

Ngoài hiệu suất, người mua cần kiểm tra các thông số sau trên nhãn hoặc datasheet:

• Công suất cực đại Wp.
• Điện áp tại điểm công suất cực đại Vmp.
• Dòng điện tại điểm công suất cực đại Imp.
• Điện áp hở mạch Voc.
• Dòng ngắn mạch Isc.
• Kích thước tấm pin.
• Điều kiện thử nghiệm của thông số công bố.

Không nên chỉ dựa vào tên thương hiệu cell hoặc số lượng busbar để kết luận chất lượng. Một tấm pin sử dụng cell tốt vẫn có thể suy hao nhanh nếu lớp ép, kính, keo bảo vệ hoặc mối hàn không đạt yêu cầu.

Pin lưu trữ và mạch BMS

Pin lưu trữ quyết định trực tiếp thời gian chiếu sáng và khả năng duy trì hoạt động trong những ngày ít nắng. Khi so sánh pin, cần đặt chu kỳ sạc xả trong cùng điều kiện về nhiệt độ, độ sâu xả và dung lượng còn lại sau thử nghiệm.

Bảng dưới đây đưa ra ngưỡng hồ sơ nên yêu cầu đối với các công nghệ pin phổ biến. Đây là tiêu chí tham khảo để sàng lọc sản phẩm, không phải thông số cố định của mọi loại pin trên thị trường.

Loại pin	Ngưỡng tham khảo nên yêu cầu	Ứng dụng phù hợp
LiFePO₄	Từ 2.000 chu kỳ tại 80% DoD và 25°C	Đèn đường, sân bãi, dự án vận hành dài hạn
Lithium-ion	Từ 800 chu kỳ tại 80% DoD và 25°C	Đèn dân dụng, đèn sân vườn, thiết kế nhỏ gọn
AGM hoặc Gel	Từ 400 chu kỳ tại 50% DoD và 25°C	Hệ thống có hộp pin riêng, dễ bảo trì

Chu kỳ pin có thể khác nhau rất lớn giữa từng hóa học, model và điều kiện thử. Tài liệu của các nhà sản xuất cho thấy một số hệ pin LFP chuyên dụng có thể công bố hàng nghìn chu kỳ, trong khi pin AGM tiêu chuẩn và AGM cải tiến cũng có mức chu kỳ rất khác nhau; vì vậy, không thể chỉ ghi một con số mà bỏ qua DoD và nhiệt độ thử.

Đối với đèn năng lượng mặt trời, hồ sơ pin cần thể hiện rõ:

• Hóa học của pin.
• Điện áp danh định.
• Dung lượng Ah và Wh.
• Số cell và cách ghép cell.
• Độ sâu xả sử dụng.
• Chu kỳ tại điều kiện thử xác định.
• Dải nhiệt độ sạc và xả.
• Mã cell hoặc model bộ pin.
• Các chức năng bảo vệ của BMS.

Không nên sử dụng cụm từ “pin Class A” như bằng chứng duy nhất về chất lượng. Nhà cung cấp cần chỉ rõ nhà sản xuất cell, model, lô sản xuất và datasheet tương ứng.

Bộ điều khiển sạc và chiếu sáng

Bộ điều khiển sạc quản lý quá trình thu năng lượng từ tấm pin, nạp điện vào pin và cấp nguồn cho module LED. BMS bảo vệ pin, còn bộ điều khiển quyết định lịch bật tắt, mức công suất và cách phân bổ điện năng trong đêm.

Khi đánh giá bộ điều khiển, cần kiểm tra các nội dung sau:

• Công nghệ sạc: MPPT có khả năng theo dõi điểm công suất cực đại của tấm pin và phù hợp với hệ thống có chênh lệch điện áp rõ rệt giữa tấm pin và bộ pin. PWM có cấu tạo đơn giản hơn và vẫn có thể đáp ứng các đèn công suất nhỏ nếu được thiết kế đúng.
• Hiệu suất chuyển đổi: Nên yêu cầu hiệu suất từ 95% trở lên tại điều kiện tải định mức. Không nên mặc định mọi bộ MPPT đều đạt 98% hoặc mọi bộ PWM đều chỉ đạt 85–92%.
• Biên độ điện áp đầu vào: Điện áp cho phép của controller nên cao hơn Voc của tấm pin ít nhất 20% để dự phòng khi nhiệt độ thấp làm điện áp tăng.
• Chế độ bảo vệ: Cần có bảo vệ quá áp, thấp áp, quá dòng, ngắn mạch, đấu ngược cực và nhiệt độ bất thường.
• Lịch dimming: Bộ điều khiển nên cho phép thiết lập ít nhất 3 giai đoạn công suất trong một đêm hoặc điều chỉnh theo cảm biến.
• Bộ nhớ vận hành: Với công trình dự án, nên ưu tiên controller lưu được thời gian hoạt động, trạng thái pin hoặc mã lỗi để hỗ trợ kiểm tra.

Nếu controller được đặt trong hộp riêng ngoài trời, vỏ controller nên đạt tối thiểu IP65. Nếu controller nằm trong thân đèn, cần kiểm tra chỉ số IP của cả bộ đèn thay vì chỉ xem IP của bo mạch hoặc giắc nối.

Chip LED, driver và thấu kính

Chip LED là nguồn phát sáng nhưng không phải thành phần duy nhất quyết định hiệu suất của bộ đèn. Driver, nhiệt độ vận hành, thấu kính, kính bảo vệ và tổn hao quang học đều làm giảm quang thông khi ánh sáng đi ra khỏi bộ đèn hoàn chỉnh.

Khi đánh giá module LED, nên sử dụng các ngưỡng tham khảo sau:

• Hiệu suất bộ đèn hoàn chỉnh: Từ 120 lm/W là mức phù hợp để sàng lọc sản phẩm ngoài trời; các sản phẩm dự án nên hướng đến 140–160 lm/W khi có báo cáo quang trắc xác nhận.
• Quang thông: Phải là quang thông của bộ đèn hoàn chỉnh, không phải tổng lumen lý thuyết của các chip LED.
• Chỉ số hoàn màu: Ra từ 70 phù hợp với đường giao thông và sân bãi; Ra từ 80 phù hợp với sân vườn, mặt tiền và khu vực cần nhận diện màu sắc tốt.
• Nhiệt độ màu: 3.000 K cho ánh sáng vàng; 4.000 K cho ánh sáng trung tính; 5.000–6.500 K cho ánh sáng trắng.
• Hệ thống quang học: Thấu kính phải phù hợp với khu vực chiếu. Đèn đường cần phân bố sáng bất đối xứng, còn đèn sân hoặc đèn pha thường sử dụng góc chiếu rộng hơn.
• Quản lý nhiệt: Module LED nên được gắn với MCPCB lõi nhôm và bề mặt tản nhiệt bằng keo hoặc tấm dẫn nhiệt chuyên dụng.

Không nên lấy hiệu suất 210–220 lm/W của một LED package trong điều kiện phòng thí nghiệm để công bố là hiệu suất của cả bộ đèn. Hiệu suất bộ đèn phải tính đến tổn hao từ driver, quang học và nhiệt; báo cáo quang trắc của bộ đèn hoàn chỉnh mới là cơ sở so sánh trực tiếp.

Cảm biến ánh sáng và cảm biến chuyển động

Hệ thống cảm biến giúp đèn tự động thích ứng với điều kiện môi trường và giảm mức tiêu thụ điện khi khu vực không có người. Các ngưỡng dưới đây có thể dùng làm cơ sở ban đầu khi kiểm tra sản phẩm.

• Cảm biến ánh sáng: Ngưỡng bật đèn tham khảo khoảng 10–30 lux. Hệ thống cần có độ trễ khoảng 30–120 giây để tránh bật tắt liên tục khi có ánh sáng đèn xe hoặc bóng mây đi qua.
• Cảm biến PIR: Phạm vi phát hiện phù hợp khoảng 6–10 m, góc quét 90–120 độ và thời gian giữ sáng 20–60 giây. PIR phù hợp với người đi bộ và khu vực có phạm vi quan sát xác định.
• Cảm biến radar: Phạm vi tham khảo khoảng 8–15 m, góc phát hiện có thể từ 180 đến 360 độ. Radar nhạy hơn nhưng cần điều chỉnh mức nhạy để hạn chế kích hoạt sai bởi cây rung, phương tiện ở xa hoặc chuyển động phía sau vật liệu mỏng.

Đối với đèn đường có phương tiện di chuyển nhanh, cảm biến cần được thử thực tế tại độ cao lắp đặt dự kiến. Thông số phát hiện ở độ cao 2 m không thể sử dụng nguyên trạng cho đèn lắp trên cột 6–10 m.

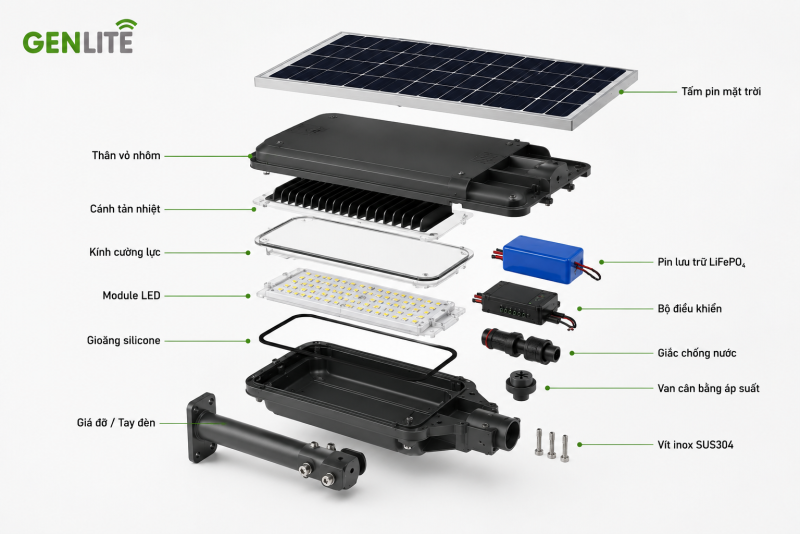

Cấu tạo phần cơ khí bảo vệ đèn năng lượng mặt trời

Phần cơ khí có nhiệm vụ bảo vệ linh kiện điện tử, truyền nhiệt ra môi trường và giữ độ kín của bộ đèn trong thời gian dài. Chỉ số IP cao sẽ không có ý nghĩa nếu vỏ đèn biến dạng, gioăng lão hóa hoặc giắc nối không được lắp đúng kỹ thuật.

Thân vỏ và hệ thống tản nhiệt

Vỏ đèn ngoài trời nên được làm từ hợp kim nhôm đúc hoặc nhôm định hình có khả năng tản nhiệt tốt. Các sản phẩm công suất nhỏ có thể sử dụng nhựa kỹ thuật chống UV, nhưng cần có tài liệu vật liệu và kết quả thử lão hóa phù hợp.

Khi kiểm tra thân đèn, cần chú ý các chi tiết sau:

• Cánh tản nhiệt phải thông thoáng, không bị che kín bởi hộp pin hoặc bụi bẩn.
• Module LED phải tiếp xúc tốt với bề mặt tản nhiệt.
• Khoang pin nên được tách khỏi vị trí phát nhiệt mạnh của module LED.
• Kính bảo vệ nên có độ dày tham khảo khoảng 4–5 mm đối với bộ đèn công suất lớn.
• Vít và chi tiết liên kết ngoài trời nên sử dụng thép không gỉ SUS 304 hoặc vật liệu có khả năng chống ăn mòn tương đương.
• Vật liệu nhựa, dây điện và gioăng cần có khả năng chống tia UV.

Tản nhiệt kém làm nhiệt độ mối nối LED tăng, gây suy giảm quang thông và giảm tuổi thọ. Pin đặt sát nguồn nhiệt cũng bị lão hóa nhanh hơn dù dung lượng ban đầu đáp ứng yêu cầu.

Gioăng, giắc nối, van thở và kết cấu lắp đặt

Độ kín của đèn phụ thuộc vào toàn bộ đường ghép giữa thân vỏ, kính, dây điện và giắc nối. Một giắc cắm được quảng cáo là Plug & Play chỉ giúp việc lắp đặt thuận tiện, không tự động chứng minh cả bộ đèn đạt IP67 hoặc IP68.

Các chi tiết cơ khí cần được kiểm tra gồm:

• Gioăng silicone phải chạy liên tục quanh mép kính hoặc nắp hộp.
• Đầu cáp cần có cable gland hoặc giắc đúc kín phù hợp đường kính dây.
• Các vị trí bắt vít không được làm gioăng biến dạng hoặc tạo khe hở.
• Van cân bằng áp suất nên được bố trí ở khoang kín có chênh lệch nhiệt độ lớn.
• Dây ngoài trời cần có lớp vỏ chống UV và được cố định để không chịu lực kéo trực tiếp.
• Tay đèn phải có cơ cấu khóa chắc chắn và phù hợp đường kính cần cột.

Đối với cột thép, độ dày lớp mạ kẽm nhúng nóng có thể sử dụng mức tham khảo 70–100 µm trong môi trường thông thường và từ 100 µm đối với khu vực ven biển hoặc có nguy cơ ăn mòn cao. Giá trị này cần được ghi trong hồ sơ kỹ thuật và kiểm tra bằng thiết bị đo lớp phủ; 1 µm tương đương 0,001 mm.

Phân biệt các cấp bảo vệ IP và IK

IP đánh giá khả năng của vỏ thiết bị trong việc hạn chế bụi và nước xâm nhập, còn IK đánh giá mức bảo vệ trước va đập cơ học bên ngoài. Các chỉ số phải được kiểm tra trên báo cáo của đúng model hoặc đúng cấu trúc vỏ được đưa ra thị trường.

Bảng dưới đây giúp phân biệt các cấp bảo vệ thường gặp trên đèn năng lượng mặt trời ngoài trời.

Cấp bảo vệ	Ý nghĩa chính	Khuyến nghị sử dụng
IP65	Kín bụi và chịu tia nước	Mức tối thiểu cho đèn ngoài trời có mái che một phần hoặc tiếp xúc mưa thông thường
IP66	Kín bụi và chịu tia nước mạnh	Đèn đường, sân bãi và vị trí trống trải
IP67	Kín bụi và chịu ngâm tạm thời theo điều kiện thử	Khoang pin hoặc thiết bị có nguy cơ ngập tạm thời
IP68	Chịu ngâm liên tục theo độ sâu và thời gian do nhà sản xuất công bố	Chỉ sử dụng khi có báo cáo ghi rõ điều kiện thử
IK08	Chịu năng lượng va đập 5 J	Khu vực dân dụng, ít nguy cơ phá hoại
IK10	Chịu năng lượng va đập 20 J	Đường công cộng, sân bãi và khu vực có nguy cơ va chạm cao

IP68 không có nghĩa là “chống nước tuyệt đối” hoặc luôn cao hơn IP67 trong mọi tình huống sử dụng. Độ sâu và thời gian thử IP68 phải được nhà sản xuất công bố, trong khi IP và IK là hai hệ thống đánh giá độc lập theo IEC 60529 và IEC 62262.

Cách kiểm tra báo cáo IP, IK và an toàn bộ đèn

Một ký hiệu IP hoặc IK in trên bao bì chưa đủ để chứng minh sản phẩm đã được thử nghiệm. Người mua nên yêu cầu bản báo cáo có khả năng đối chiếu với model đang mua.

Khi đọc báo cáo, cần kiểm tra các thông tin sau:

• Tên và địa chỉ phòng thử nghiệm.
• Tên nhà sản xuất hoặc đơn vị yêu cầu thử.
• Model sản phẩm.
• Hình ảnh mẫu thử.
• Tiêu chuẩn và phiên bản được áp dụng.
• Cấp IP hoặc IK đạt được.
• Ngày thử và ngày phát hành báo cáo.
• Kết luận đạt hoặc không đạt.
• Chữ ký hoặc mã xác thực của đơn vị thử nghiệm.

Đối với an toàn bộ đèn, hồ sơ nên viện dẫn đúng tiêu chuẩn áp dụng. IEC 60598-1:2024 quy định các yêu cầu an toàn chung cho bộ đèn, bao gồm kết cấu cơ khí, kết cấu điện, phân loại và ghi nhãn; đây không phải là tài liệu thay thế cho báo cáo quang thông hoặc tuổi thọ pin.

Sai lầm thường gặp khi đánh giá cấu tạo đèn năng lượng mặt trời

Người mua thường tập trung vào những thông số dễ nhìn thấy trên quảng cáo nhưng bỏ qua mối liên hệ giữa công suất, năng lượng pin, quang thông và điều kiện thử nghiệm. Điều này có thể dẫn đến việc chọn đèn sáng mạnh trong vài giờ đầu nhưng không duy trì được đến sáng.

Chỉ quan tâm đến công suất watt quảng cáo

Watt cho biết mức công suất điện tiêu thụ, không trực tiếp cho biết lượng ánh sáng phát ra. Độ sáng cần được đánh giá bằng lumen của bộ đèn hoàn chỉnh và phân bố ánh sáng trên mặt phẳng cần chiếu.

Ví dụ:

• Một bộ đèn tiêu thụ thực 40 W và đạt 140 lm/W sẽ tạo ra khoảng 5.600 lm.
• Một sản phẩm quảng cáo 100 W nhưng thực tế chỉ tiêu thụ 25 W và đạt 100 lm/W chỉ tạo ra khoảng 2.500 lm.

Vì vậy, sản phẩm ghi 100 W chưa chắc sáng hơn sản phẩm ghi 40 W. Người mua cần yêu cầu đồng thời công suất tiêu thụ thực, quang thông và báo cáo quang trắc.

Bỏ qua dung lượng pin và chế độ dimming

Dung lượng Ah không thể sử dụng độc lập để so sánh hai bộ pin có điện áp khác nhau. Pin 12,8 V – 10 Ah có năng lượng 128 Wh, trong khi pin 3,2 V – 20 Ah chỉ có 64 Wh dù con số Ah lớn hơn.

Với pin 12,8 V – 10 Ah, độ sâu xả 80% và hiệu suất cấp điện 90%, năng lượng hữu ích còn khoảng:

128 Wh × 0,8 × 0,9 = khoảng 92 Wh.

Nếu đèn tiêu thụ liên tục 20 W, thời gian hoạt động lý thuyết chỉ khoảng:

92 Wh ÷ 20 W = 4,6 giờ.

Muốn đèn hoạt động đủ 10–12 giờ, cần tăng dung lượng pin, giảm công suất trung bình bằng dimming hoặc kết hợp cả hai phương án.

Không kiểm tra chỉ số IP và vật liệu thực tế

IP54 có khả năng hạn chế bụi và nước bắn nhưng không phải lựa chọn phù hợp cho bộ đèn lắp hoàn toàn ngoài trời, tiếp xúc trực tiếp với mưa lớn trong thời gian dài. Đối với vị trí ngoài trời thông thường, nên chọn tối thiểu IP65; vị trí trống trải, chịu mưa tạt mạnh nên ưu tiên IP66.

Ngoài chỉ số IP, cần kiểm tra đồng thời:

• Vật liệu thân vỏ.
• Độ kín của gioăng.
• Cấu tạo đầu cáp và giắc nối.
• Khả năng thoát nhiệt.
• Mức chống UV.
• Khả năng chống ăn mòn của vít, tay đèn và cột.

Một bộ đèn có báo cáo IP65 nhưng sử dụng sai dây, giắc hoặc gioăng khi lắp đặt vẫn có thể bị nước xâm nhập.

Đồng nhất chứng từ với chất lượng thực tế của sản phẩm

CO, CQ, ISO, CE và IEC có mục đích khác nhau, vì vậy không nên liệt kê chung các tài liệu này như một chứng nhận chất lượng duy nhất.

Người mua cần hiểu rõ:

• CO: Chứng minh xuất xứ của hàng hóa theo lô hoặc hồ sơ liên quan.
• CQ: Thường là tài liệu công bố hoặc xác nhận chất lượng từ nhà sản xuất, nhà cung cấp hay đơn vị kiểm tra. Giá trị của CQ phụ thuộc vào nội dung và đơn vị phát hành.
• ISO 9001: Đánh giá hệ thống quản lý chất lượng của tổ chức, không trực tiếp chứng minh một model đèn đạt quang thông hoặc tuổi thọ cụ thể.
• CE: Thể hiện nhà sản xuất công bố sản phẩm phù hợp với các yêu cầu pháp lý liên quan của Liên minh châu Âu. CE không phải dấu chứng nhận chất lượng, không chứng minh xuất xứ và không có nghĩa sản phẩm đã được EU phê duyệt.
• IEC: Là hệ thống tiêu chuẩn. Hồ sơ phải ghi rõ số tiêu chuẩn, phiên bản, model thử nghiệm và số báo cáo, không chỉ ghi chung một chữ “IEC”.

Checklist kiểm tra cấu tạo đèn năng lượng mặt trời trước khi mua

Trước khi đặt hàng, người mua nên kiểm tra đồng thời thông số thiết kế, hồ sơ thử nghiệm và cấu tạo thực tế của sản phẩm. Checklist dưới đây giúp hạn chế rủi ro mua phải đèn công suất quảng cáo cao nhưng cấu hình điện không đủ để vận hành suốt đêm.

Kiểm tra các thông số kỹ thuật chính

Các ngưỡng sau có thể sử dụng làm mức sàng lọc ban đầu đối với đèn lắp ngoài trời:

• Tấm pin: Ưu tiên Mono, hiệu suất module từ 20%, có đủ Wp, Vmp, Imp, Voc và Isc.
• Pin lưu trữ: Ghi rõ V, Ah và Wh; pin LiFePO₄ nên có hồ sơ từ 2.000 chu kỳ tại 80% DoD và 25°C.
• Dung lượng dự phòng: Cấu hình nên đáp ứng 10–12 giờ chiếu sáng và có ít nhất 1,5 đêm dự phòng đối với công trình quan trọng.
• Hiệu suất bộ đèn: Từ 120 lm/W; dự án yêu cầu tiết kiệm năng lượng nên hướng đến 140 lm/W trở lên khi có báo cáo xác nhận.
• Chỉ số hoàn màu: Ra từ 70 cho đường và sân bãi; Ra từ 80 cho khu dân cư, sân vườn và mặt tiền.
• Bộ điều khiển: Hiệu suất từ 95%, có dimming ít nhất 3 giai đoạn và đầy đủ chức năng bảo vệ.
• Cảm biến: PIR khoảng 6–10 m hoặc radar khoảng 8–15 m; thời gian giữ sáng có thể điều chỉnh từ 20–60 giây.
• Chỉ số bảo vệ: Tối thiểu IP65; ưu tiên IP66 cho vị trí trống trải. IK08 phù hợp khu vực thông thường, IK10 phù hợp không gian công cộng.
• Bảo hành: Nên từ 2 năm đối với đèn dân dụng và từ 3–5 năm đối với sản phẩm dự án.

Các mức trên là tiêu chí chọn lọc ban đầu. Thông số cuối cùng vẫn phải được đối chiếu với yêu cầu chiếu sáng, độ cao cột, chiều rộng khu vực và thời gian vận hành của công trình.

Kiểm tra hồ sơ đúng model sản phẩm

Hồ sơ kỹ thuật cần gắn với đúng model được báo giá và giao hàng. Không nên chấp nhận báo cáo của một sản phẩm có hình thức tương tự nhưng khác công suất, vỏ đèn, pin hoặc controller.

Bộ hồ sơ nên gồm:

• Datasheet của bộ đèn hoàn chỉnh.
• Datasheet tấm pin.
• Datasheet cell hoặc bộ pin.
• Datasheet bộ điều khiển.
• Báo cáo quang trắc.
• Báo cáo IP và IK.
• Báo cáo an toàn điện khi dự án yêu cầu.
• Chính sách bảo hành bằng văn bản.
• CO theo lô hàng khi cần xác minh xuất xứ.
• Tài liệu CE hoặc tuyên bố phù hợp nếu sản phẩm thuộc thị trường áp dụng.
• Mã tiêu chuẩn IEC cụ thể được viện dẫn.

Báo cáo quang trắc cần thể hiện tối thiểu công suất tiêu thụ thực, quang thông, hiệu suất lm/W, nhiệt độ màu, chỉ số hoàn màu và đường cong phân bố cường độ sáng.

Kiểm tra trực tiếp và thử vận hành

Kiểm tra vật lý giúp phát hiện những vấn đề không thể hiện đầy đủ trên catalogue. Trước khi nghiệm thu số lượng lớn, nên lấy mẫu và thực hiện thử vận hành.

Quá trình kiểm tra có thể tiến hành theo các bước sau:

• Đối chiếu mã model trên đèn với datasheet và báo giá.
• Kiểm tra kích thước tấm pin, nhãn pin và nhãn controller.
• Quan sát độ hoàn thiện của gioăng, đầu cáp, giắc nối và vít.
• Đo công suất tiêu thụ thực của module LED.
• Kiểm tra các mức dimming theo từng khung giờ.
• Thử cảm biến ở độ cao lắp đặt dự kiến.
• Ghi nhận thời điểm bật, mức sáng và thời điểm tắt từ 18 giờ đến 6 giờ.
• Thực hiện thử trong ít nhất 3 đêm liên tiếp sau khi pin được sạc đầy đúng quy trình.
• Đối chiếu kết quả với thời gian chiếu sáng và mức công suất đã cam kết.

Đối với dự án đường giao thông hoặc sân bãi, nên đo thêm độ rọi tại các điểm trên mặt bằng. Việc đèn vẫn phát sáng đến sáng không đồng nghĩa hệ thống đạt yêu cầu nếu độ rọi giảm quá thấp hoặc phân bố ánh sáng không đồng đều.

GENLITE hỗ trợ kiểm tra và lựa chọn cấu hình đèn

Việc lựa chọn đèn năng lượng mặt trời cần bắt đầu từ nhu cầu chiếu sáng và cân bằng năng lượng, không nên bắt đầu từ số watt in trên sản phẩm. GENLITE có thể hỗ trợ người mua đối chiếu các nhóm thông số quan trọng trước khi lựa chọn cấu hình cho công trình.

Đối chiếu công suất, pin và thời gian chiếu sáng

Cấu hình cần được tính từ thời gian hoạt động, công suất trung bình sau dimming và số đêm dự phòng. Với nhu cầu chiếu sáng 12 giờ, khách hàng nên yêu cầu bảng tính thể hiện rõ:

• Công suất thực của module LED.
• Lịch dimming theo từng khung giờ.
• Tổng điện năng tiêu thụ mỗi đêm.
• Dung lượng pin danh định và dung lượng hữu ích.
• Công suất tấm pin.
• Số giờ nắng đỉnh được sử dụng trong tính toán.
• Hệ số tổn hao và số ngày dự phòng.

Cách trình bày này giúp người mua kiểm tra được vì sao một cấu hình có thể hoạt động đủ thời gian, thay vì chỉ nhận cam kết chung là “sáng xuyên đêm”.

Lựa chọn thông số theo khu vực lắp đặt

Mỗi khu vực cần một cấu hình chiếu sáng cụ thể. Các mức tham khảo ban đầu có thể sử dụng gồm:

• Đường nội bộ rộng 4–6 m: Cột cao khoảng 5–7 m.
• Đường rộng 6–8 m: Cột cao khoảng 7–9 m.
• Sân và bãi tập kết: Đèn pha lắp cao khoảng 6–12 m.
• Lối đi bộ: Mức sáng duy trì ban đêm từ 30–50% và tăng lên 100% khi có chuyển động.
• Khu vực dân cư: Nhiệt độ màu khoảng 3.000–4.000 K.
• Đường giao thông và sân bãi: Nhiệt độ màu khoảng 4.000–5.700 K.
• Vị trí ngoài trời thông thường: Tối thiểu IP65.
• Vị trí trống trải hoặc mưa tạt mạnh: Ưu tiên IP66.
• Khu vực công cộng có nguy cơ va chạm: Ưu tiên IK10.

Các mức trên giúp xác định cấu hình sơ bộ. Trước khi đặt hàng số lượng lớn, cần kiểm tra thêm chiều rộng mặt bằng, khoảng cách cột, vật cản và yêu cầu độ rọi thực tế.

Xác nhận chứng từ và bảo hành theo từng model

Trước khi ký hợp đồng, khách hàng nên yêu cầu GENLITE xác nhận bằng văn bản các tài liệu có thể cung cấp cho đúng model sản phẩm. Danh mục cần thể hiện rõ báo cáo quang trắc, báo cáo IP/IK, datasheet linh kiện, CO theo lô hàng và điều kiện bảo hành.

Thời hạn bảo hành cũng cần được tách rõ theo từng bộ phận nếu chính sách không giống nhau, chẳng hạn:

• Thân đèn và module LED.
• Tấm pin.
• Bộ pin.
• Bộ điều khiển.
• Cảm biến.
• Chi phí tháo lắp hoặc vận chuyển.

Việc ghi rõ phạm vi, thời gian và điều kiện bảo hành giúp hạn chế tranh chấp khi pin suy giảm dung lượng, controller lỗi hoặc nước xâm nhập sau thời gian sử dụng.

Kết luận

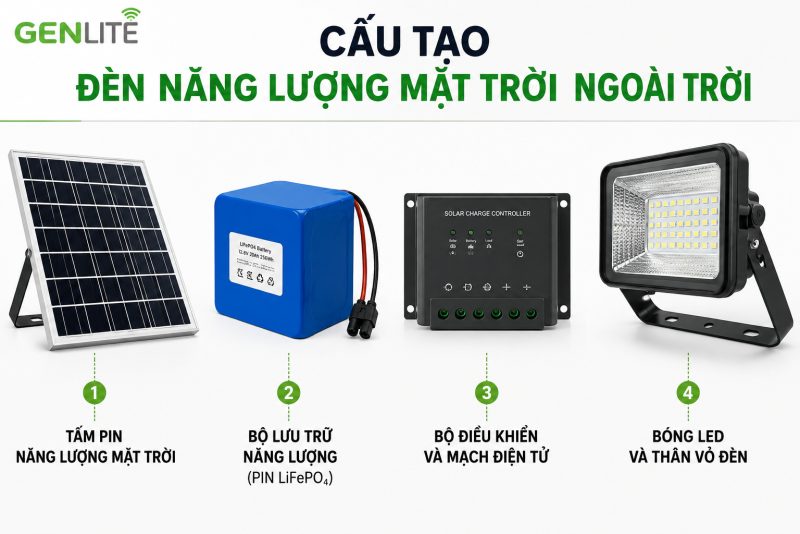

Cấu tạo đèn năng lượng mặt trời gồm nhiều bộ phận liên kết chặt chẽ, trong đó tấm pin quyết định khả năng thu điện, pin quyết định năng lượng dự trữ, controller điều phối hoạt động, còn module LED và hệ quang học quyết định lượng ánh sáng thực tế. Vỏ đèn, gioăng, giắc nối và hệ thống tản nhiệt bảo vệ các linh kiện này trước mưa, bụi, nhiệt độ và va đập.
